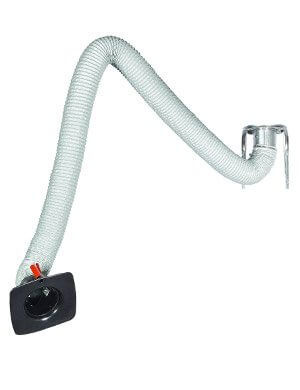

Airbravo Absaugarm FLEX-X (Serie EK)
- Vollständig flexible Rohrleitung und interne selbsttragende Struktur mit einem einzigen Pantographen
- Leicht, handlich und kostengünstig, für jene, die einen Absaugarm für eine wenig intensive und gelegentliche Verwendung benötigen
- Für allgemeine Verwendungen geeignet
- Um 360° drehbarer Zahnkranz
- Sowohl in der standardmäßigen Ausführung mit 3 Gelenken, als auch mit der internen Verlängerung (4 Gelenke) verfügbar
Leicht und flexibel für eine wenig intensive Verwendung
Der Absaugarm FLEX-X (Serie EK) ist für eine gelegentliche und wenig intensive Verwendung bestimmt und ist die ideale Lösung für das Auffangen von allgemeinen Schadstoffen, die während der Bearbeitungen und Anwendungen industrieller Art erzeugt werden.
Im Durchmesser 160 mm sowie den Längen von 2, 3, 4 und 5 Metern verfügbar.
Anwendungen
Der Absaugarm FLEX-X (Serie EK) wird bei wenig anspruchsvollen Anwendungen, für das Abfangen von Rauch, insbesondere für die Schadstoffe von Bearbeitungen mechanischer Art innerhalb der verschiedenen Industriesektoren vorzugsweise verwendet.
Rotation und Fortbewegung
Um 360° drehbarer Sockel (Zahnkranz) wie für alle Absaugarme der Produktion von produzione Airbravo(TM). Es gibt 3 Amscharniere, die innerhalb der flexiblen Rohrleitung versteckt sind (die die Stützstruktur mit einzelnem Pantographen umschließt).
In den Ausführungen mit 3, 4 und 5 Metern wird er auch mit einer Verlängerung von 1 oder 2 Metern geliefert, die innerhalb der flexiblen Rohrleitung integriert ist. Diese Lösung ist besonders bei niedrigen Decken interessant, da z. B. der Höhenausmaß des Modells 1+2 (Absaugarm mit Verlängerung von 1 Meter und Armkörper von 2 Metern) geringer als 0,5 Meter im Vergleich zum entsprechenden Absaugarm von 3 Metern ist.
Wir führen in der Folge die Codes der Absaugarme Flex-K (Serie EK) in der Hängeversion und der mobilen Ausführung, in der Ausführung mit und ohne integrierten Absauger.
| Länge mm | Durchmesser mm | Interne Verlängerung | Code hängende Variante | Code mobile Variante |
|---|---|---|---|---|
| 2000 | 160 | no | EJ0216 | EJ6216 |
| 3000 | 160 | no | EJ0316 | EJ6316 |
| 3000 | 160 | 1000 | EJ1316 | non disp. |
| 4000 | 160 | no | EJ0416 | EJ6416 |
| 4000 | 160 | 1000 | EJ1416 | non disp. |
| 4000 | 160 | 2000 | EJ2416 | non disp. |
| 5000 | 160 | 2000 | EJ2516 | non disp. |
| GRUPPEN MIT INTEGRIERTEM ABSAUGER | ||||
| Durchfluss Nm3/h | Arm- code | Absauger- code | Leistung kW | Absauggruppen- code |
| 750 | EJ0216 | JM0750 | 0,73 | EJM432 |
| 750 | EJ0316 | JM0750 | 0,73 | EJM433 |
| 750 | EJ1416 | JM0750 | 0,73 | EJM444 |
| 750 | EJ2516 | JM0750 | 0,73 | EJM445 |
| 1250 | EJ0216 | JM1250 | 0,73 | EJM532 |
| 1250 | EJ0316 | JM1250 | 0,73 | EJM533 |
| 1250 | EJ1416 | JM1250 | 0,73 | EJM544 |
| 1250 | EJ2516 | JM1250 | 0,73 | EJM545 |
Vorbehaltlich von Änderungen ohne Vorwarnung der angegebenen technischen Daten.
